8通道Pt100/Pt1000轉RS-485/232，熱電阻溫度Modbus數據采集模塊 IBF225
產品特點：
● Pt100/Pt1000熱電阻隔離轉換 RS-485輸出
● 標準3線測量法，自動長線補償
● 采用12位AD轉換器，測量精度優于0.1%
● 通過RS-485接口可以程控校準模塊精度
● 信號輸入 / 輸出之間隔離耐壓1000VDC
● 寬電源供電范圍：8 ~ 32VDC
● 可靠性高，編程方便，易于應用
● 標準DIN35導軌安裝，方便集中布線
● 用戶可編程設置模塊地址、波特率等
● 支持Modbus RTU 通訊協議，自動識別協議
● 工業阻燃外殼，RS485端口浪涌防護
● AD轉換速率可以編程設定
典型應用：
● Pt100溫度信號測量
● RS-485遠程I/O，數據采集
● 智能樓宇控制、安防工程等應用系統
● RS485總線工業自動化控制系統
● 工業現場信號隔離及長線傳輸
● 設備運行監測
● 傳感器信號的測量
● 工業現場數據的獲取與記錄
● 醫療、工控產品開發
產品概述：
IBF225產品實現傳感器和主機之間的多路信號采集，用來檢測溫度信號。IBF225系列產品可應用在 RS-485總線工業自動化控制系統，溫度信號測量、監測和控制等等。
產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只IBF125系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，地址和波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

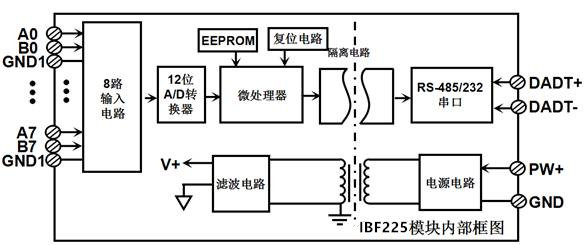

圖2 IBF225模塊內部框圖
IBF225系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，奇偶校驗等配置信息都儲存在非易失性存儲器EEPROM里。
IBF225系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受1000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。
功能簡介：
IBF225 信號隔離采集模塊，可以用來測量8路溫度信號。
12位采集精度，8路溫度信號輸入。測量溫度范圍-200~600度。產品出廠前已全部校準。在使用時，用戶也可以很方便的自行編程校準。
通訊接口： 1路標準的RS-485或RS-232通訊接口。
通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
產品選型：
IBF225 - Z□ - □
輸入類型：Z | 通訊接口 | ||
Z1: PT100 | 485： 輸出為RS-485接口 | ||
Z5: Pt1000 | 232： 輸出為RS-232接口 | ||
選型舉例1： 型號：IBF225- Z1- 485 表示輸入：Pt100，溫度范圍：-200~600℃，輸出為RS-485接口
選型舉例2： 型號：IBF225- Z5- 485 表示輸入：Pt1000，溫度范圍：-200~600℃，輸出為RS-485接口
選型舉例3： 型號：IBF225- Z1-232 表示輸入：Pt100，溫度范圍：-200~600℃，輸出為RS-232接口
IBF225通用參數：
(typical @ +25℃，Vs為24VDC)
輸入類型： Pt100輸入 / Pt1000輸入
測量溫度范圍： -200~600℃
精 度： 0.1%
溫度漂移： ±50 ppm/℃ (±100 ppm/℃, 最大)
帶 寬： -3 dB 10 Hz
轉換速率： 10 Sps（出廠默認值，用戶可發命令修改轉換速率。）
可以通過發送命令設置AD轉換速率為2.5 SPS，5 SPS，10 SPS，20 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）
注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們?cè)诋a(chǎn)品出廠時按您要求的轉換速率重新校準。
共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）
常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）
輸入端保護： 過壓保護，過流保護
通 訊： 協議 RS-485/RS-232 標準字符協議 和 MODBUS RTU通訊協議
波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇
地址（0～255）可軟件選擇
通訊響應時間：100 ms 最大
工作電源： +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路
功率消耗： 小于1W
工作溫度： - 45 ~ +80℃
工作濕度： 10 ~ 90% (無凝露)
存儲溫度： - 45 ~ +80℃
存儲濕度： 10 ~ 95% (無凝露)
隔離耐壓： 輸入 / 輸出 之間： 1KVDC，1分鐘，漏電流 1mA
其中RS-485輸出和電源共地。
耐沖擊電壓： 1KVAC， 1.2/50us(峰值)
外形尺寸： 120 mm x 70 mm x 43mm
