產品詳情-電流變送器
產品編號：0-10V模擬量轉PWM輸出LED調光專用隔離轉換器

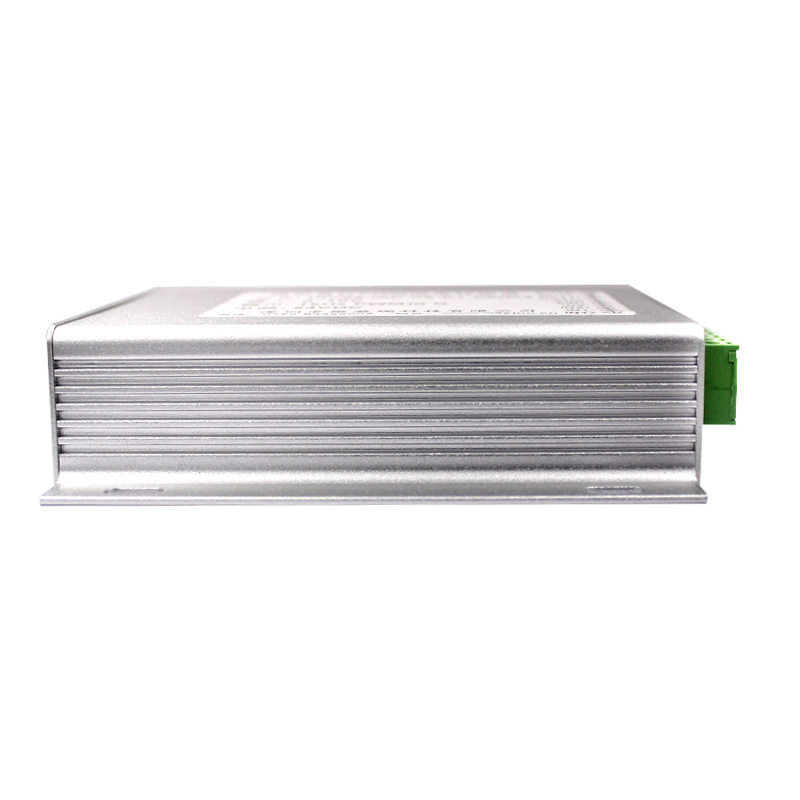

產品名稱 0-10V模擬量轉PWM輸出LED調光專用隔離轉換器
產品備注 LED調光用PWM信號控制器、電磁閥、比例閥門線性驅動器
產品類別 模擬量轉頻率、頻率轉模擬信號隔離器
0-10V模擬量轉PWM輸出LED調光專用隔離轉換器 資料下載
產品說明

0-10V模擬量或RS485轉PWM輸出隔離轉換器



主要特性:

>>精度、線性度誤差等級： 0.1、0.2、0.5級

>> 4-20mA/0-5V/0-10V等標準信號輸入

>>可選擇RS485通訊輸入，支持Modbus協議

>>PWM信號輸出，PWM頻率可選

>>PWM輸出驅動能力可達5A

>>信號輸入/信號輸出   3000VDC隔離

>>可選擇一進一出，一進兩出，兩進兩出

>>可選5V、12V、15V或24V直流單電源供電

>>PWM信號幅值等于供電電源電壓

>>輔助電源與PWM信號不隔離

>> 尺寸：120 x 105 x 29mm>> 螺絲固定安裝，插拔式接線端子

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>>   機器視覺燈光控制

>>   LED燈光亮度調節

>>   電磁閥、比例閥門線性驅動器

>>   模擬量電機控制器

>>   電磁驅動線圈或大功率負載

 >> RS-485遠程設備控制

產品選型表：





DIN□□  IBF –  V(A)□   –    P□   –   PWM□


通道數量

輸入信號

供電電源

輸出信號

DIN11：一進一出

DIN12：一進兩出

DIN22：兩進兩出

V1：0-5V

V2：0-10V

V3：0-75mV

V4：0-2.5V

Vz：電壓范圍自定義

A1：:0-1mA

A2：0-10mA

A3：0-20mA

A4：4-20mA

Az：電流范圍自定義

RS485：RS485通訊接口

P1:24VDC

P2:12VDC

P3:5VDC

P4:15VDC

Pz:用戶自定義

PWM1:50Hz

PWM2:100Hz

PWM3:1KHz

PWM4:10KHz

PWM5:100KHz

PWMz: 用戶自定義



選型舉例：

例1：一進一出 輸入信號:0-10V  供電電源:24V  輸出信號:100Hz PWM  型號:DIN11 IBF V2-P1-PWM2

例2：一進兩出 輸入信號:0-10V  供電電源:12V  輸出信號:100KHz PWM  型號:DIN12 IBF V2-P2-PWM5

例3：兩進兩出 輸入信號:4-20mA  供電電源:24V  輸出信號:10KHz PWM  型號:DIN22 IBF A4-P1-PWM4

例4：一進兩出 輸入信號:RS485  供電電源:24V  輸出信號:100KHz PWM  型號:DIN12 IBF RS485-P1-PWM5

例5：一進一出 輸入信號:RS485  供電電源:15V  輸出信號:1KHz PWM  型號:DIN11 IBF RS485-P4-PWM3

例6：一進一出 輸入:0-10V供電電源:12V 輸出:5KHz PWM 型號:DIN11 IBF V2-P2-PWMz（PWMz：5KHz）



應用舉例：在工業現場環境中需調節照度水平的一種電氣裝置。調光模塊的目的是調整燈光不同的亮度。通過減少或增加RMS電壓促使平均功率的燈光產生的不同強度的光輸出。

現今的LED產業中，LED調光技術主要有以下幾種：

1：可控硅調光 這種發展于白熾燈的調光技術，因白熾燈為純阻性負載，利用可控硅的斬波技術，能順利實現調光，但是對LED并不實用，從兼容可控硅的調光電源，通常效率都很低，80%都很難達到，這有違LED節能的初衷，其次，很難做到高功率因素，再次，只能工作在單一的輸入電壓下，這種調光技術必將因白熾燈的消亡而消亡，但因市場普及率高，還將存在一段時間。
2：線性調光 利用恒流芯片的專用調光腳，調整LED的電流，達到調光的目的，此種技術效果不錯，但是接線復雜，不利于日光燈路燈等照明，臺燈很多采用此方法。
3：PWM調光 該方法與線性調光類似，與線性調光一起占據了調光臺燈的大部分江山。這個PWM調光用戶和客戶也很受樂。
4：遙控調光 分紅外遙控與無線遙控兩種，實現起來比較復雜，但可以達到改變色溫，顏色等其它調光方式無法達到的效果，主要用于面板燈調光，也有部份球泡燈采用些種調光方式。

為滿足市場客戶的需求，貝?？萍紝I(yè)研發生產出DIN系列LED調光專用模塊，為客戶解決了在調光方面遇到的各種問題，得到很多客戶的一致好評。

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2017深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.0
