產品說明

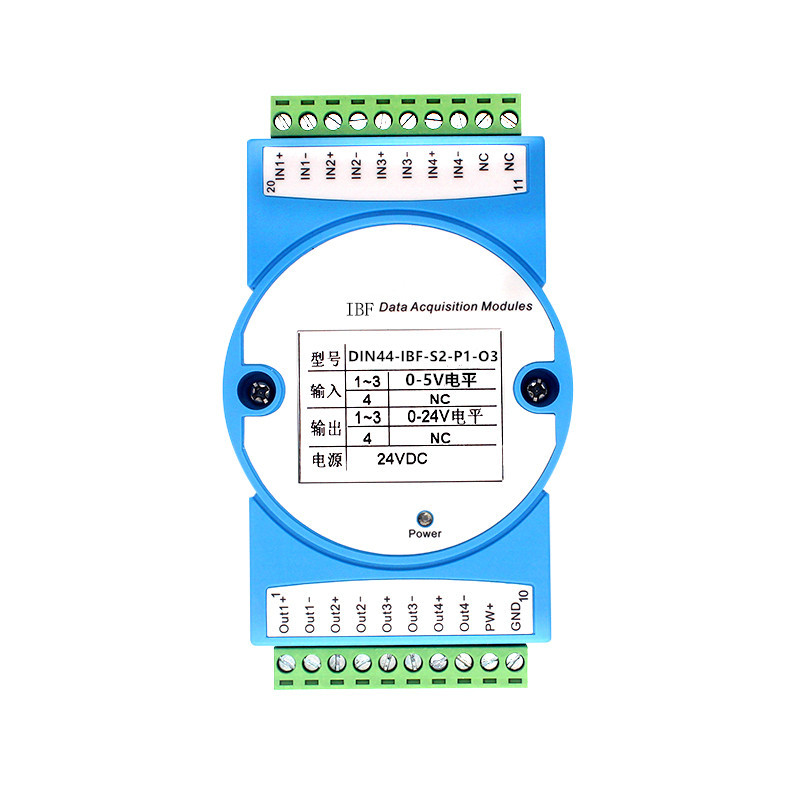

DIN44系列編碼器差分信號轉脈沖信號變送器

主要特性:

>> 編碼器差分信號直接輸入轉換成脈沖信號

>> 支持A、B和Z三相差分同時轉換

>>  4路輸入，4路輸出，輸出脈沖幅值可選

>> 不改變原波形頻率，響應速度500KHz以上

>> 電源、信號輸入、信號輸出 3000VDC三隔離

>> 供電電源：5V、12V、15V或24V直流單電源供電

>> 低成本、小體積，使用方便，可靠性高

>> 標準DIN35 導軌式安裝

>> 尺寸：120 mm  x  70 mm  x  43mm

>> 工業級溫度范圍: - 45 ~ + 85 ℃

應用：

>> 編碼器差分信號隔離、采集及變換

>> 編碼器差分信號轉24V方波脈沖

>> 伺服編碼器差分信號傳輸?shù)?/span>PLC

>> 脈沖信號放大與整形

>> 地線干擾抑制

>> 電機轉速監測系統

>> 速度測量與報警

>> 信號無失真變送和傳輸

產品選型表：

DIN44  IBF – S□ - P□ – O□

選型舉例：

例 1： 輸入：編碼器差分信號輸入；  電源：24V ；   輸出：0-5V電平     型號：DIN44 IBF S5-P1-O1

例 2： 輸入：編碼器差分信號輸入；  電源：12V ；   輸出：0-24V電平    型號：DIN44 IBF S1-P2-O3

例 3： 輸入：0-5V電平；   電源：24V ；   輸出：0-24V電平            型號：DIN44 IBF S2-P1-O3

例 4： 輸入：0-5V電平；   電源：12V ；   輸出：集電極開路輸出        型號：DIN44 IBF S2-P2-O4

例 5： 輸入：用戶自定義；  電源：24V ；   輸出：用戶自定義            型號：DIN44 IBF Su-P1-Ou

通用參數

注意事項:

1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。

2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。

3、當用表筆直接測量信號時，請將端子旋緊。

4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。

5、集中安裝時，安裝間距≥10mm。

6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。

7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。本產品質保2年，在此期間，本公司免費維修或更換。人為損壞或者涂改和撕下產品上的任何標貼的概不退換。

8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。

9、產品規格更新時恕不另行通知。

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2012深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.0

                                                                        日期：2013年9月
