產品說明

編碼器角度方向信號采集/編碼器轉速脈沖采集/接近開關脈沖采集/轉速脈沖Modbus RTU采集模塊

1路編碼器脈沖計數器或2路DI高速計數器，Modbus RTU模塊 IBF150

產品特點：

● 編碼器解碼轉換成標準Modbus RTU協議

● 可用作編碼器計數器或者轉速測量

● 支持編碼器計數，可識別正反轉

● 也可以設置作為2路獨立DI高速計數器

● 計數值支持斷電自動保存

●  DI輸入支持PNP和NPN輸入

● 繼電器和機械開關輸入時可以設置濾波時間

● 通過RS-485接口可以清零和設置計數值

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

典型應用：

● 編碼器脈沖信號測量

● 流量計脈沖計數或流量測量

● 生產線產品計數

● 物流包裹數量計數

● 接近開關脈沖信號測量

● 編碼器信號遠傳到工控機

● 水表或電表脈沖計數

● 智能工廠與工業物聯網

產品概述：

IBF150產品實現傳感器和主機之間的信號采集，用來解碼編碼器信號。IBF150系列產品可應用在 RS-485總線工業自動化控制系統，自動化機床，工業機器人，三坐標定位系統，位移測量，行程測量，角度測量，轉速測量，流量測量，產品計數等等。

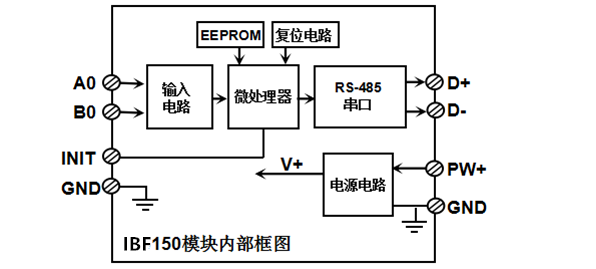

產品包括信號隔離，脈沖信號捕捉，信號轉換和RS-485串行通信。每個串口最多可接255只 IBF150系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

IBF150系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

IBF150系列產品按工業標準設計、制造，信號輸入 / 輸出之間不隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

IBF150遠程I/O模塊，可以用來測量1路編碼器信號，也可以設置作為2路獨立計數器或者DI狀態測量。

1、  信號輸入

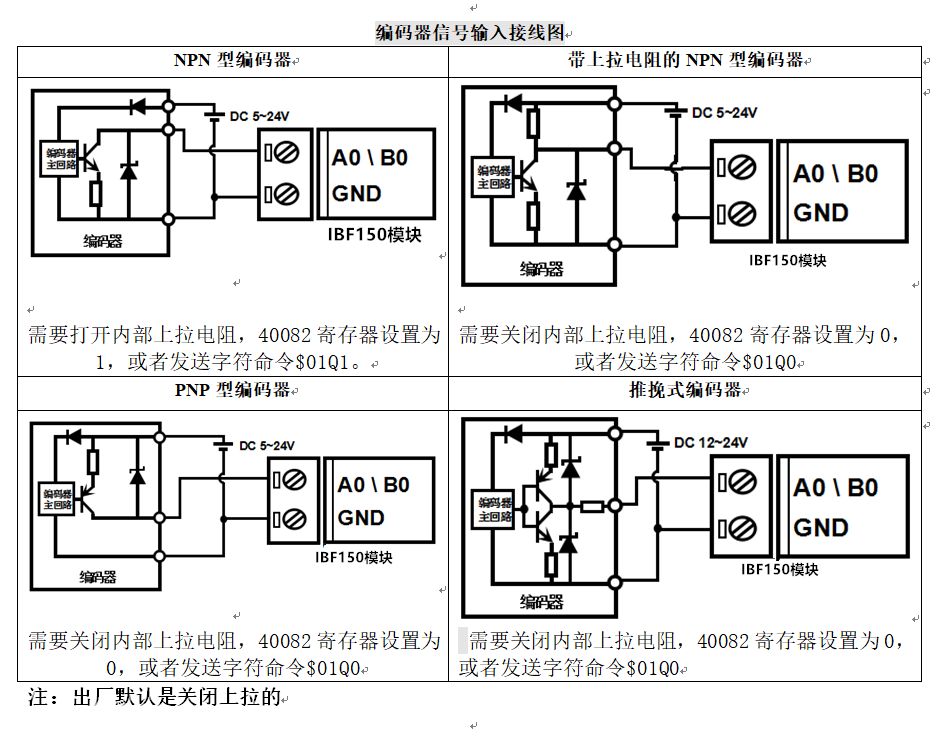

1路編碼器信號輸入或2路獨立計數器，可接干接點和濕接點，通過命令設置輸入類型。

2、  通訊協議

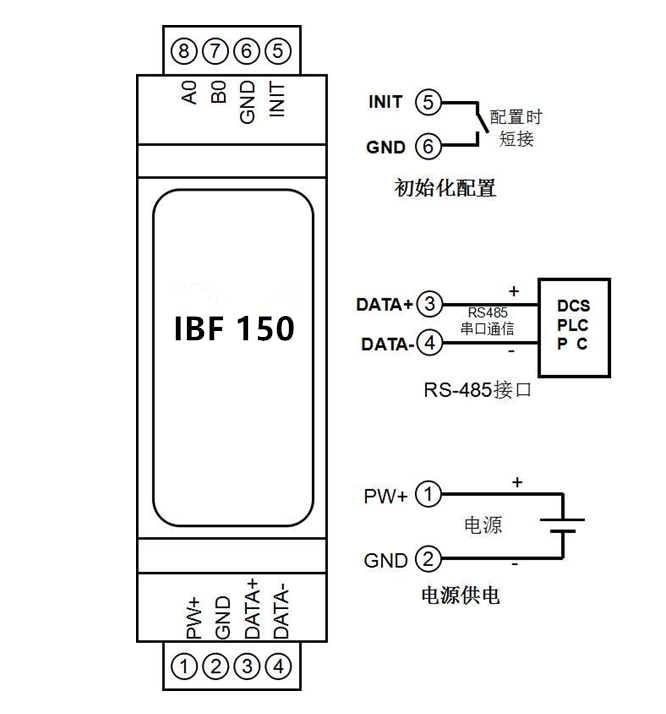

通訊接口： 1路標準的RS-485通訊接口。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。無校驗。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
