產品說明

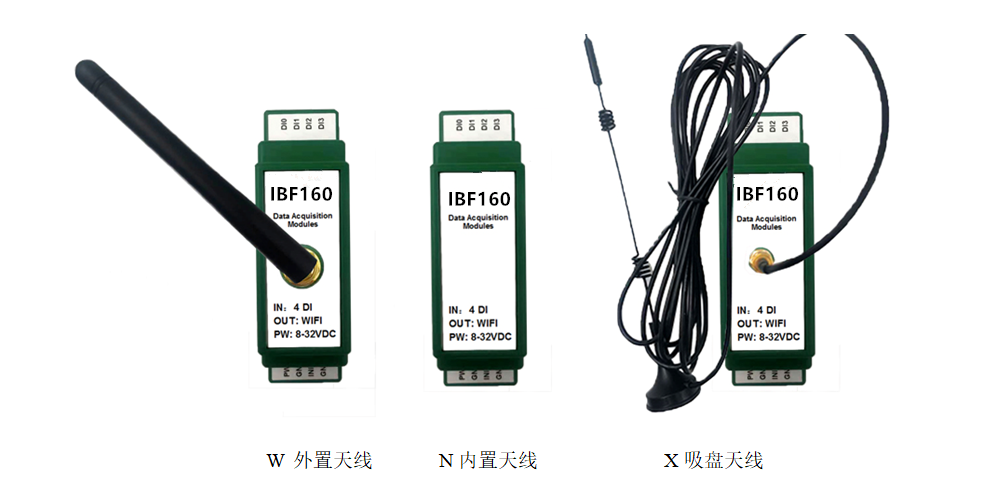

4路DI開關檢測計數器， Modbus TCP協議，WiFi模塊 IBF160

產品特點：

●  4路開關量輸入，支持NPN和PNP輸入

●  DI每一路都可用作計數器或者頻率測量

● 支持Modbus TCP 通訊協議

● 可以設置每轉脈沖數用于轉速測量

● 內置網頁功能，可以通過網頁查詢電平狀態

● 可以通過網頁設定輸出狀態

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可在網頁上設置模塊IP地址和其他參數

● 低成本、小體積、模塊化設計

● 外形尺寸：79 x 69.5x 25mm

典型應用：

● 流量計脈沖計數或流量測量

● 編碼器脈沖計數

● 智能樓宇控制、安防工程等應用系統

● 以太網工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 霍爾傳感器轉速測量

● 光電傳感器電平檢測與計數

● 電機轉速測量

● 物聯網開關量信號采集

IBF160系列產品包括電源調理，開關量采集和WiFi網絡接口通信。通訊方式采用MODBUS TCP協議。TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼等?？捎脕韺?/span>傳感器設備的運行監測與控制。

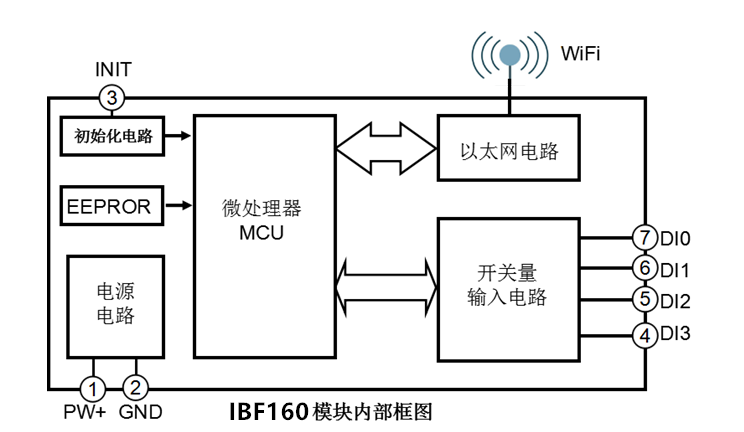

IBF160系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

IBF160系列產品按工業標準設計、制造，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

IBF160 遠程I/O模塊，可以用來測量四路開關量信號?？勺鰹?/span>4路計數器或者4路頻率轉速測量。

1、  開關量信號輸入

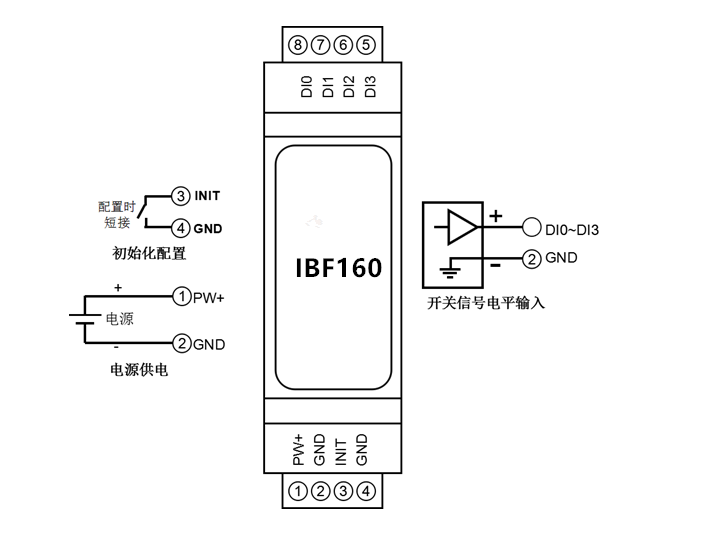

4路開關量信號輸入，可接干接點NPN和濕接點PNP，詳細請參考接線圖部分。

2、  通訊協議

通訊接口： WiFi網絡接口。可以連接到局域網里的WiFi。

通訊協議：采用MODBUS TCP協議，實現工業以太網數據交換。也可以通過TCP socket和模塊通訊。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于10mS。

3、  抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

IBF160通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  開關量輸入，4通道（DI0~DI3）。

             低電平： 輸入  < 1V

             高電平： 輸入  3.5 ~ 30V

             頻率范圍0-50KHz

             計數范圍0-0xFFFFFFFF

輸入電阻：  30KΩ

通    訊：   MODBUS TCP通訊協議 或者 TCP socket字符協議

網    頁：   支持網頁訪問模塊，支持網頁設置模塊參數。

接    口：   WiFi網絡接口。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   非隔離

外形尺寸：   79 mm  x  69.5mm  x  25mm
