產品說明

1路編碼器計米器或轉速測量，1路DO上限報警輸出 IBF158

產品特點：

● 差分編碼器轉換成標準Modbus RTU協議

● 編碼器5V差分信號直接輸入

● 可用作差分編碼器計數器或者轉速測量

● 差分5V信號直接輸入，編碼器計數，可識別正反轉

● 一路DO輸出可設置為計數或頻率報警信號

● 也可以設置作為2路獨立DI高速計數器

● 編碼器計數值支持?jǐn)嚯娮詣?dòng)保存

● 模塊可以輸出5V的電源給編碼器供電

● 通過RS-485接口可以清零和設置計數值

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

典型應用：

● 編碼器脈沖信號測量與報警

● 編碼器計米器與輸出控制

● 生產線產品計數

● 編碼器信號遠傳到工控機

● 光柵尺或磁柵尺脈沖計數

● 智能工廠與工業物聯網

產品概述：

IBF158產品實現傳感器和主機之間的信號采集，用來解碼編碼器信號。IBF158系列產品可應用在 RS-485總線工業自動化控制系統，自動化機床，工業機器人，三坐標定位系統，位移測量，行程測量，角度測量，轉速測量，流量測量，產品計數等等。

產品包括信號采集，脈沖信號捕捉，信號轉換和RS-485串行通信。每個串口最多可接255只 IBF158系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

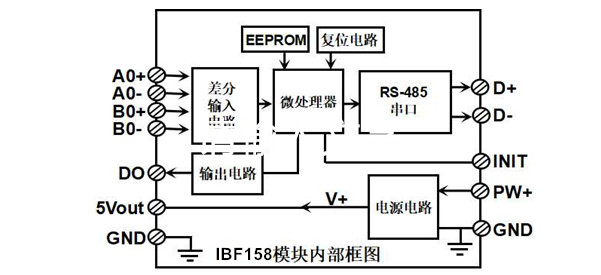

                                                            圖2  IBF158模塊內部框圖

IBF158系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，奇偶校驗狀態等配置信息都儲存在非易失性存儲器EEPROM里。

IBF158系列產品按工業標準設計、制造，信號輸入 / 輸出之間不隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

IBF158遠程I/O模塊，可以用來測量1路差分編碼器信號，也可以設置作為2路獨立差分計數器。

1、  信號輸入

1路5V差分編碼器信號輸入或2路獨立5V差分計數器。

2、  信號輸出

1路DO信號輸出，輸出高電平約等于電源電壓，低電平為0V，可以直接驅動中間繼電器，通過命令設置輸出模式。

3、  通訊協議

通訊接口： 1路標準的RS-485通訊接口。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。無校驗。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

4、  抗干擾

可根據需要設置奇偶校驗。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

產品選型：

IBF158 -  □

     通訊接口

                 485： 輸出為RS-485接口

選型舉例： 型號：IBF158 - 485   表示輸出為RS-485接口

IBF158通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  5V差分信號輸入。差分信號范圍±200mV ~ ±7V。

             頻率范圍0-50KHz。

             編碼器計數范圍 - 2147483647 ~ +2147483647

             DI計數器范圍0 ~ 4294967295

輸入電阻：  30KΩ

輸出類型：   DO輸出電壓信號，PNP輸出，可以直接驅動中間繼電器。

             低電平（0）： 0V

             高電平（1）： 電源電壓 -  1V  ； 電流最大500mA（未限流，請勿對GND短路）。

通    訊：   協議  RS-485   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

外形尺寸：   106 mm  x  59mm  x  24mm

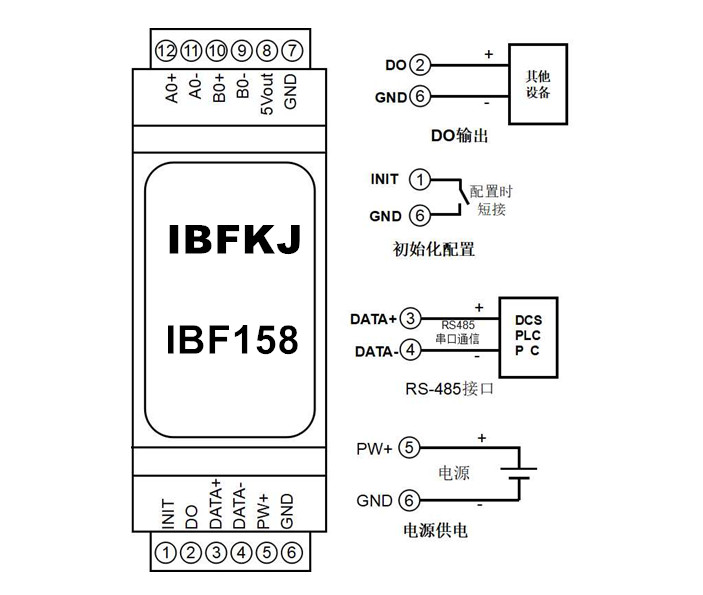

引腳定義：
