產品說明

8AI，4DI，4DO混合信號轉RS-485/232，MODBUS數據采集模塊 IBF30

產品特點：

● 八路4-20mA輸入Modbus RTU通訊協議

● 四路開關量輸入，四路開關量輸出

● 通過RS-485/232接口可以程控校準模塊精度

● 信號輸入 / 輸出之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議，自動識別協議

● 低成本、小體積模塊化設計

典型應用：

● 信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

●  RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 醫療、工控產品開發

●  4-20mA或0-5V信號采集

產品概述：

IBF30產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。IBF30系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，以及工業現場信號隔離及長線傳輸等等。

產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 IBF30系列模塊，通訊方式支持MODBUS RTU通訊協議，默認地址為01，波特率為9600，數據格式：10位，1位起始位，8位數據位，1位停止位，無校驗。也支持ASCII碼通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

IBF30系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

IBF30系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

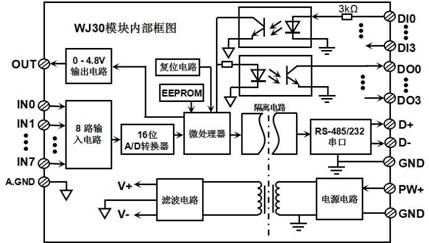

IBF30遠程I/O模塊，可以用來測量八路模擬量信號，四路開關量信號，并有四路開關量輸出和一路0~4.8V電壓信號輸出。

1、  模擬信號輸入

16位采集精度，8路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

2、  開關量信號輸入與輸出，一路0~4.8V電壓信號輸出

4路開關量信號輸入，可接干接點和濕接點，詳細請參考接線圖部分；4路開關量信號輸出集電極開路輸出。

一路0~4.8V電壓信號輸出，可以用于模擬信號控制。

3、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

4、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

    產品選型：

IBF30 - U(A)□  -  □

輸入電壓或電流信號值                           通訊接口

U1：0-5V                A1：0-1mA                  485： 輸出為RS-485接口

     U2：0-10V              A2：0-10mA                 232： 輸出為RS-232接口

                                      A3：0-20mA

   U4：0-2.5V              A4：4-20mA

     U8：用戶自定義     A8：用戶自定義

選型舉例1： 型號：IBF30-A4-485   表示八路4-20mA信號輸入，輸出為RS-485接口

選型舉例2： 型號：IBF30-U1-232   表示八路0-5V信號輸入，輸出為RS-232接口

選型舉例3： 型號：IBF30-U2-485   表示八路0-10V信號輸入，輸出為RS-485接口
